Мобильное 3D лазерное сканирование

Один из самых высокотехнологичных методов съёмки (МЛС)

Аналог наземного лазерного сканирования (НЛС)

Ни один другой метод не даёт такой или даже близкой производительности при сборе пространственной информации, с высокой точностью

МобильнЫЙ сканер

Устанавливается на транспортное средство

на автомобили, суда, поезда и др.

Сканирование

производится при движении

Это лучший способ оптимизации производства работ

для получения следующих результатов:

  • Проведение топографической съёмки линейных объектов

    автодороги, железные дороги, мосты, тоннели

  • Создание 3D моделей объектов

  • Оценка состояния

    железнодорожного пути

  • Анализ проезжей части

    продольных и поперечных уклонов

  • Создание паспорта автодороги

  • Построение 3D моделей рельефа

    и дорожного покрытия

  • Оценка колейности и покрытия

    определение продольной ровности

  • Оценка зон видимости

  • Создание ведомостей дорожных знаков,

    дорожных ограждений, информационных и рекламных щитов и т.д. с приложением фотоматериалов

icon-train

Технология геодезического сопровождения капитальных ремонтов ж/д пути

с применением геоинформационных систем геопространственного лазерного сканирования и метода измерения стрел изгиба, в которой в т.ч. используется мобильное лазерное сканирование

1,2 уровня

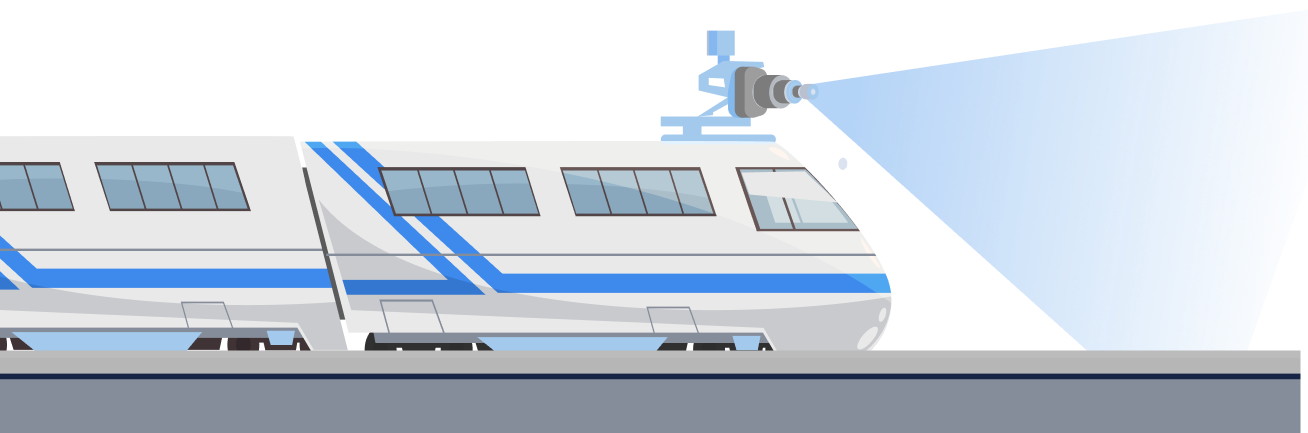

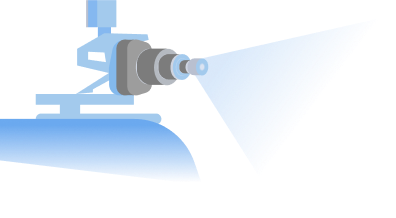

Сканер, установленный на поезде

train

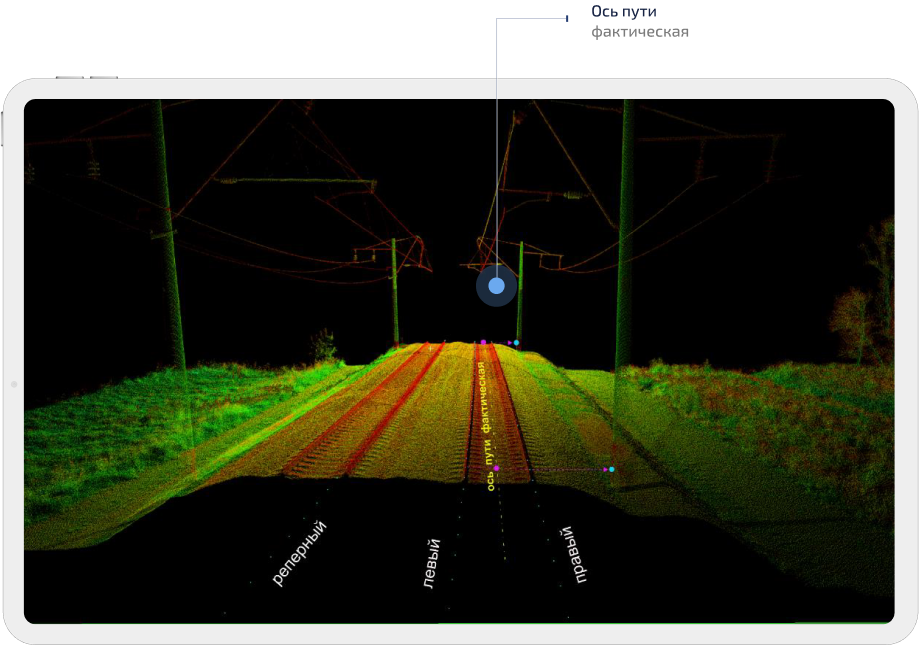

Цифровая копия пути,

полученная при помощи мобильного лазерного сканирования

Цифровая копия пути

Использование полученных данных

для получения следующих результатов:

icon-list
В случае значительных отклонений

(вызванных износом при эксплуатации), система выдаёт задание выправочной машине, которая приводит показатели пути к проектным (в пределах допустимых погрешностей)

Сканер

Сканирование

сбор пространственных данных

Путь

Расчет

текущего положения рельсовых плетей относительно проекта

Путь

Решение

выправка пути

Схема системы измерений

Все этапы полностью автоматизированы,

персонал выступает только в качестве наблюдателя, его участие сведено к минимуму

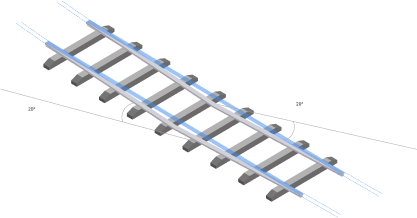

Система измерения продольно-напряженного состояния

рельсовых плетей бесстыкового пути

Для мониторинга состояния звеньев с возможностью диагностирования предаварийного состояния

Система измерений

Устанавливается стационарно

на ж/д пути

6-24 раз / сутки измеряет и передает данные

Частота задаётся в программе и определяет время непрерывной работы без замены батарей и подзарядки аккумулятора

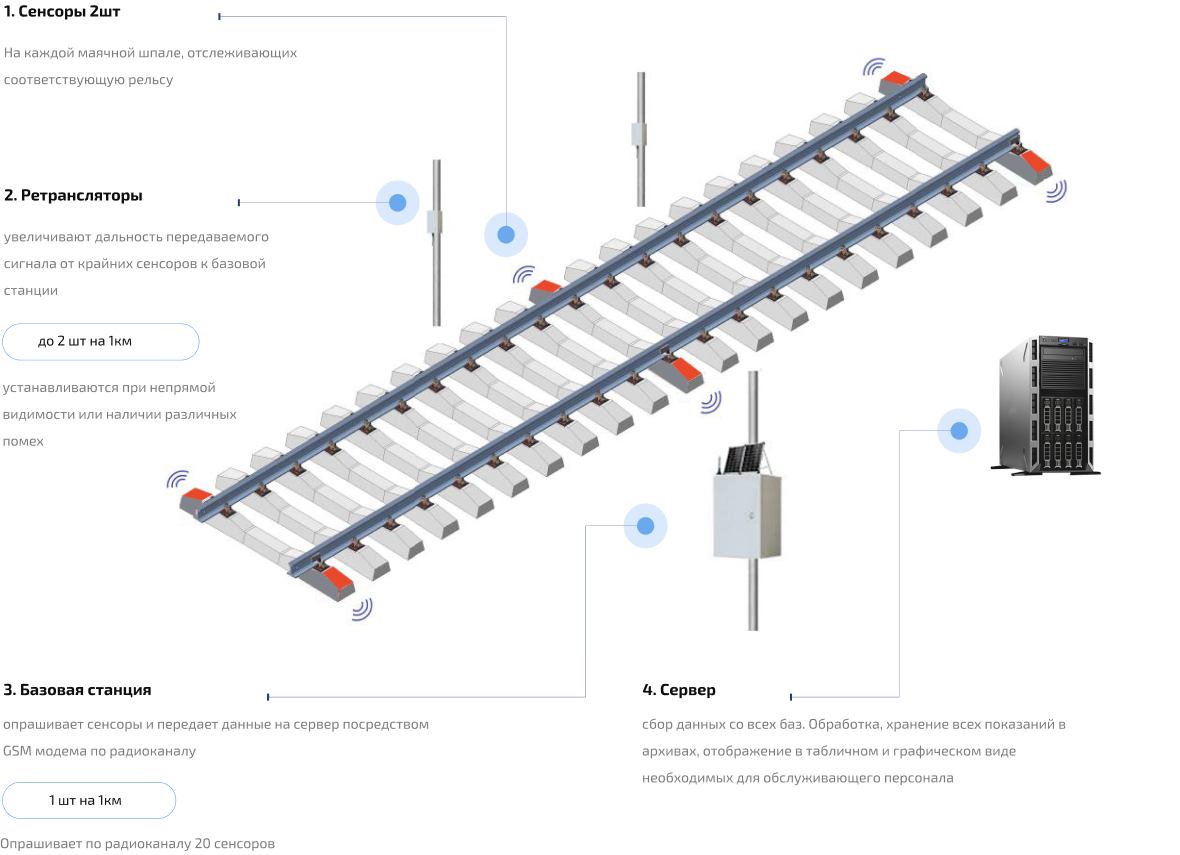

Состоит из четырёх подсистем

Если сенсоров на соседних километрах мало,

1 базу можно устанавливать на 1.4 км пути, а количество сенсоров — до 28 шт. Установка ретрансляторов обязательна

Схема системы измерений

Система контроля неустойчивого земляного полотна

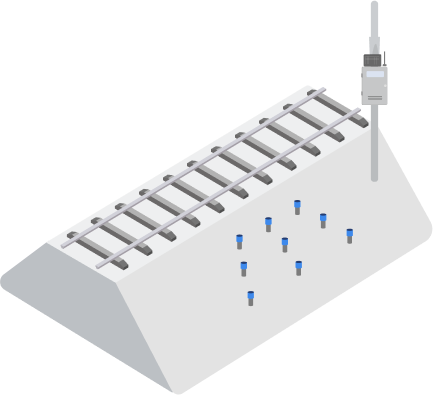

Система мониторинга предназначена для контроля состояния насыпи, требующей особого внимания

Схема системы контроля

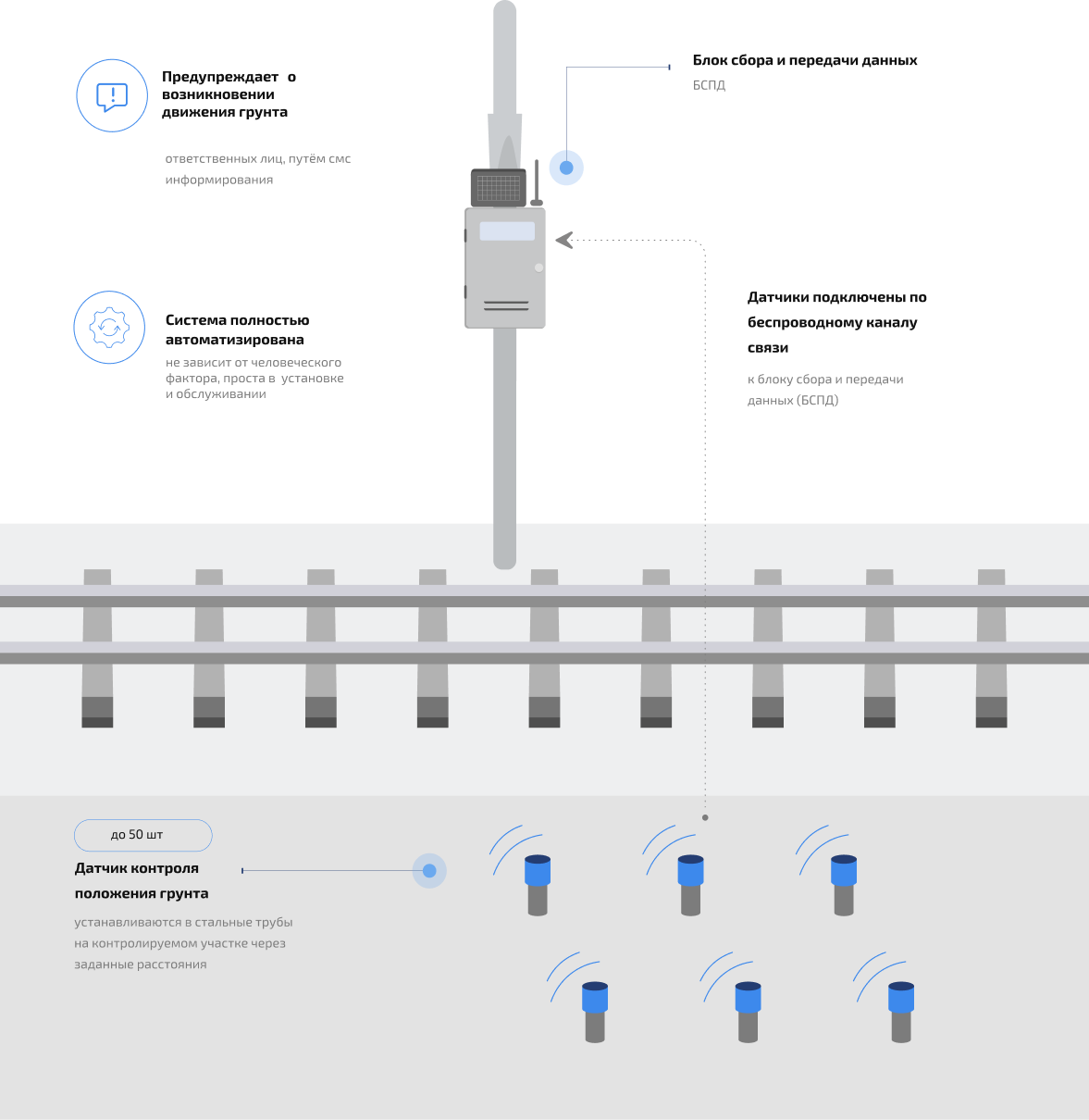

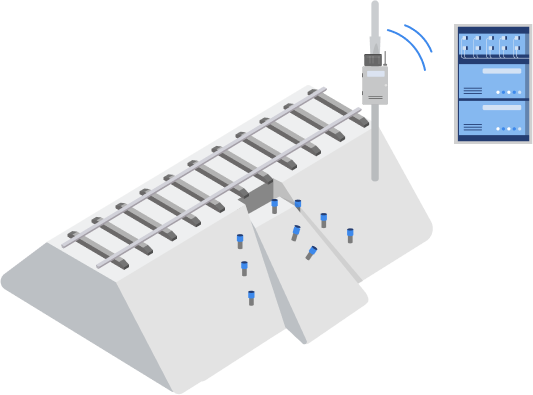

Принцип работы

Датчики и БСПД

1

Датчики и БСПД устанавливаются на контролируемом участке

Каждый датчик запоминает свое начальное положение

Датчики и БСПД

2

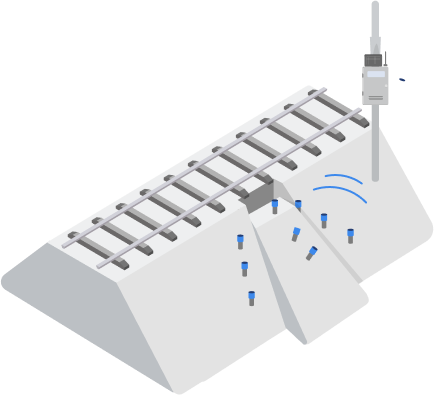

Датчики отслеживает изменение его положения

(угол и аправление крена) и передает информацию на БСПД

Датчики и БСПД

3

Данные с БСПД передаются
на сервер

по мобильному интернету

Датчики и БСПД

4

Обработанные данные с сервера отображаются на АРМ оператора

Вслучае формирования тревоги, сервер осуществляет смс информирование всем ответственным лицам

Преимущества использования системы

  • icon-search

    Автоматизация процесса контроля

    проблемных и потенциально опасных участков

  • icon-bell

    Своевременное оповещение

    всех причастных служб, для принятия мер по исключению аварий и катастроф

  • icon-arrow-right

    Непрерывный контроль 24/7

    участка

  • icon-arrow-circle

    Оптимизация расходов

    на содержание инфраструктуры

Оптическая система контроля протяжённых объектов

для контроля состояния (предупреждение провалов, критических деформаций и тд.) автомагистралей, ж/д путей, платин, мостов и т.д.

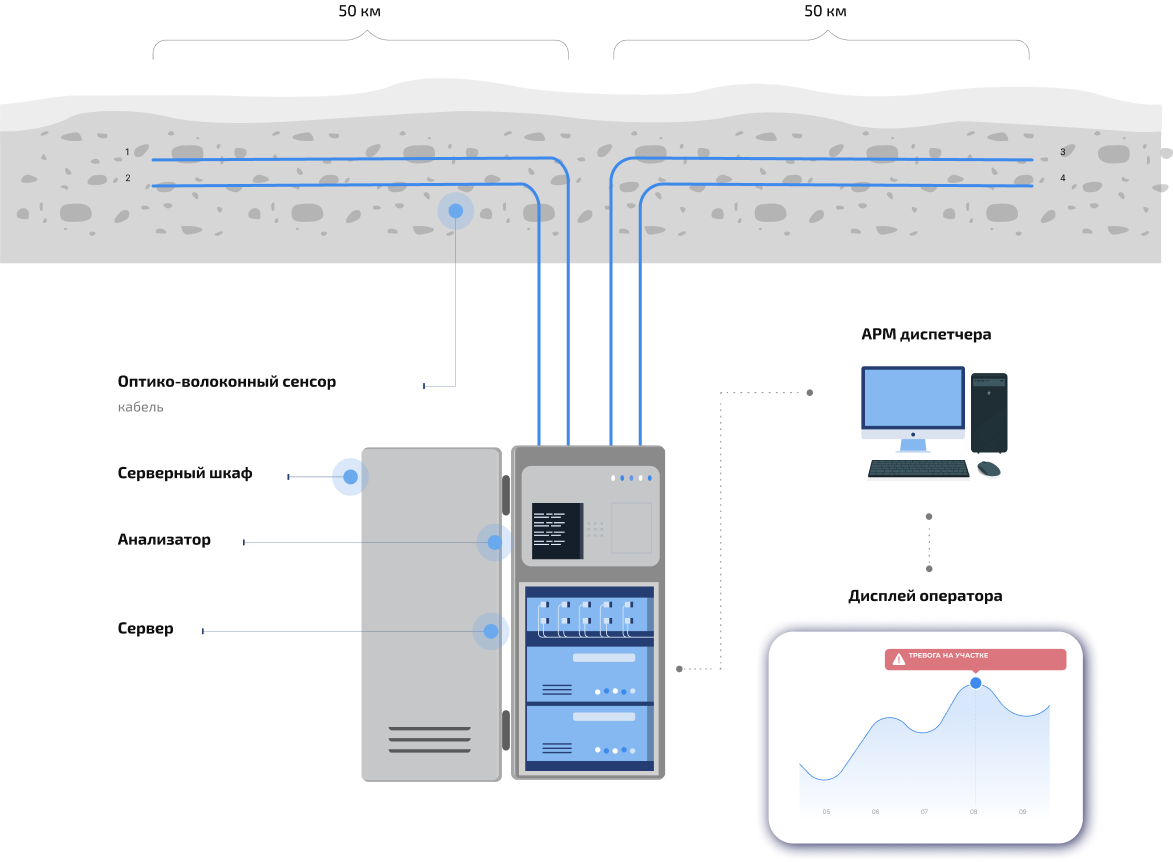

Оптико-волоконные сенсоры

измерительный оптико-волоконный кабель

укладывается на протяжении всего контролируемого участка.
Для контроля участка большей длины система тиражируется

до 90 км
  • icon-connect

    Кабель подключается к анализатору,

    который с заданной периодичностью измеряет воздействия на волокно, отслеживая степень деформации участка

  • icon-bell

    Система сигнализирует об опасности

    при достижении критических значений

icon-search
Система контролируется каждый «сантиметр»

на протяжении всей длины оптоволоконного сенсора. Этим выгодно отличается от «точечных» датчиков

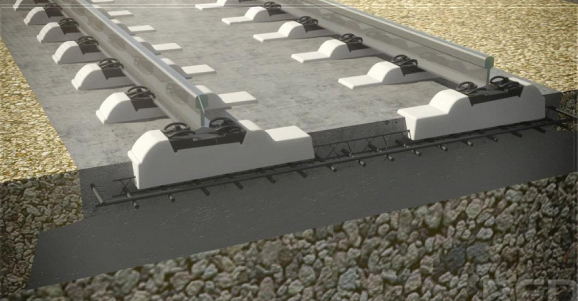

Рельсы Дорога Мост Дамба

Принцип работы

Схема системы кабелей

Внедрение системы позволяет

  • иконка земли

    В автоматическом режиме осуществлять мониторинг геориска:

    • оползень
    • оседание
    • деформация дамб
    • мониторинг состояние земли
  • иконка моста

    В автоматическом режиме осуществлять мониторинг состояния

    платин, мостовых конструкций, аварийных объектов и прочих объектов нуждающихся в постоянном контроле:

    • трещины
    • деформация
    • просачивания
  • иконка круговой стрелки

    Оптимизировать расходы на содержание инфраструктуры
